特控17寸工業平板電腦在軌道交通綜合監控系統上的應用

2019-09-09

綜合監控系統(ISCS)，通俗地說是一個高度集成的綜合自動化監控系統，其目的主要是通過集成地鐵多個主要強弱電系統，形成統一的監控層硬件平臺和軟件平臺，從而實現對地鐵主要強弱電設備的集中監控和管理功能，實現對列車運行情況和客流統計數據的關聯監視功能，最終實現相關各系統之間的信息共享和協調互動功能。通過綜合監控系統的統一用戶界面，運營管理人員能夠更加方便、更加有效地監控管理整條線路的運作情況。

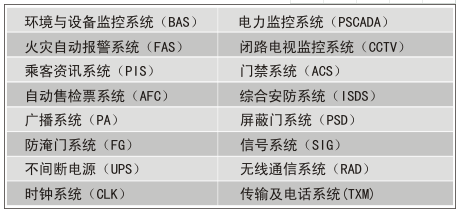

軌道交通綜合監控系統主要集成和互聯以下子系統：

主要子系統功能介紹：

1)環境與設備綜合監控系統（BAS）
監控地鐵線路各機電設備的運行情況，并按程序、模式控制機電設備，其數據統計管理功能由綜合監控（ISCS）系統統一處理，并生成各種曲線圖，為合理運行、節能管理提供決策依據。

2)電力監控系統（PSCADA）
  采用三級控制方式，即遠程控制、所內控制信號屏上集中控制、設備本體控制，三種控制方式相互閉鎖。系統采用集中管理、分散布置的模式，實現對系統控制、監視、測量、保護、自動控制、自動化管理及遠程通信等功能。

3)火災自動報警系統（FAS）
  包括火災自動報警系統、氣體滅火報警控制系統、感溫光纖系統、應急通信系統。由觸發裝置、火災報警裝置、火災警報裝置以及輔助功能裝置構成，在火災初期，將燃燒產生的煙霧、熱量、火焰等物理量，通過火災探測器變成電信號，傳輸?shù)交馂膱缶刂破?，并同時顯示出火災發生的位置、時間等。

4)閉路電視監控系統（CCTV）
  CCTV閉路電視監控系統由安防網絡子系統、安防集成管理子系統、綜合電視監控子系統、門禁子系統、車輛段/停車場和高架區間入侵探測子系統、以及車站緊急告警子系統等構成。實現對重點區域的出入管理、登記、實時視頻監控和入侵探測等功能。

5)乘客資訊系統（PIS）
  為乘客提供乘車須知、列車到發時間、列車時刻表、管理者公告、政府公告、公益廣告、電視視頻節日等實時動態的多媒體信息；在火災、阻塞及恐怖襲擊等非正常情況下，提供動態緊急疏散提示。

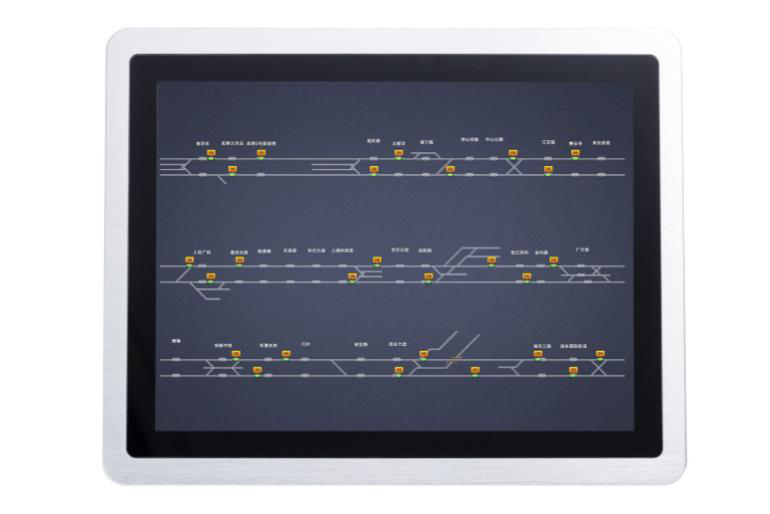

 實時查看列車位置，及時了解列車實時狀況

            列車進入當前車站，記錄當前列車的出入站時間

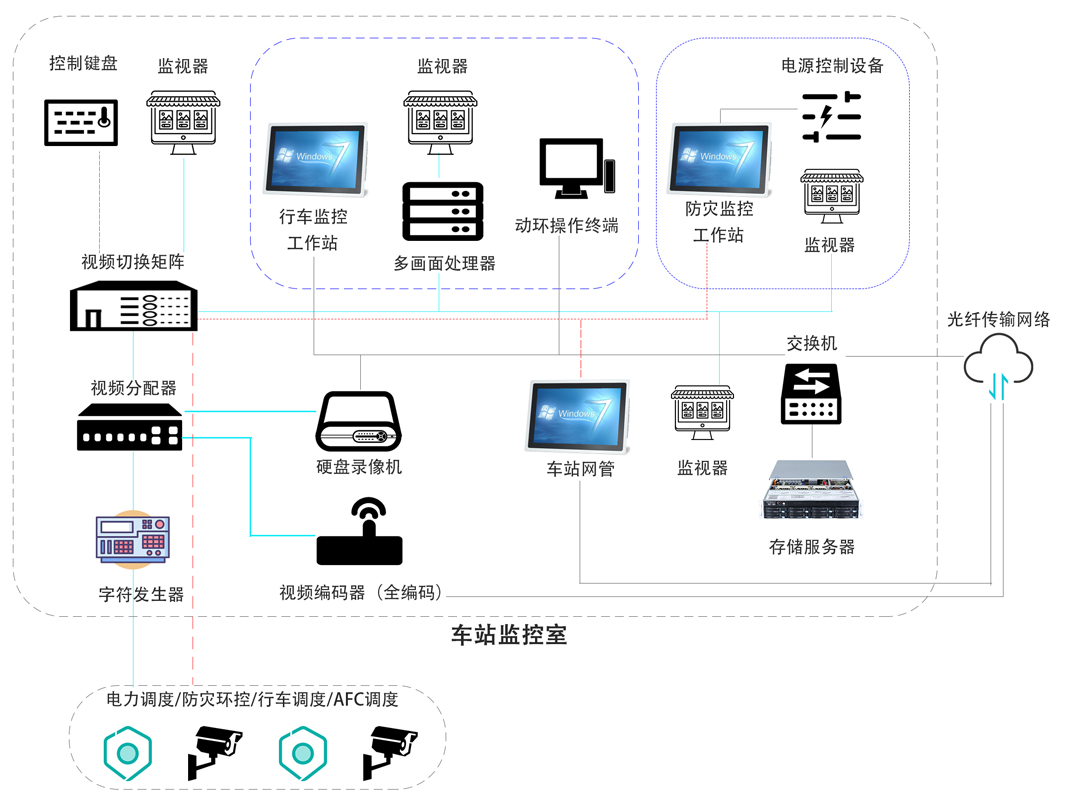

工業平板電腦作為信息監控平臺，配有高分辨率顯示屏，內嵌于檢測主機，可將工作信息傳送給操作員和信息安全系統。因鐵路系統運行中的無線通訊比較普遍，該產品可工作在大功率射頻系統環境下。

在軌道交通系統中振動和沖擊是不可避免的，因此，優秀的防震和抗沖擊性對軌道系統來說必不可少。具有防水性能和更加強固可靠的工業平板電腦對有效對抗震動和沖擊，保證系統安全、可靠運行。

軌道車輛常在多變的溫度環境下運行，這就意味著所有的工業平板電腦必須支持寬工作溫度。同時，電壓也面臨著車輛啟動或停止時面臨著電壓突然沖擊的挑戰，因此，所有設備必須支持寬電源輸入。無風扇設計對于應用在嚴苛環境下的工業電腦同樣是必須的，其可有效減少灰塵進入，避免因此引發的系統故障。

廣州特控PPC-HW1762CT是專為軌道車輛應用量身定制的電容觸摸式工業平板電腦（，滿足軌道車輛應用的苛刻需求，其無風扇設計、良好的抗振、抗沖擊能力，可保證在狹小的空間內仍保持安全、可靠、高效運行，可以滿足軌道車輛應用中的所有嚴苛需求。
